产品描述：

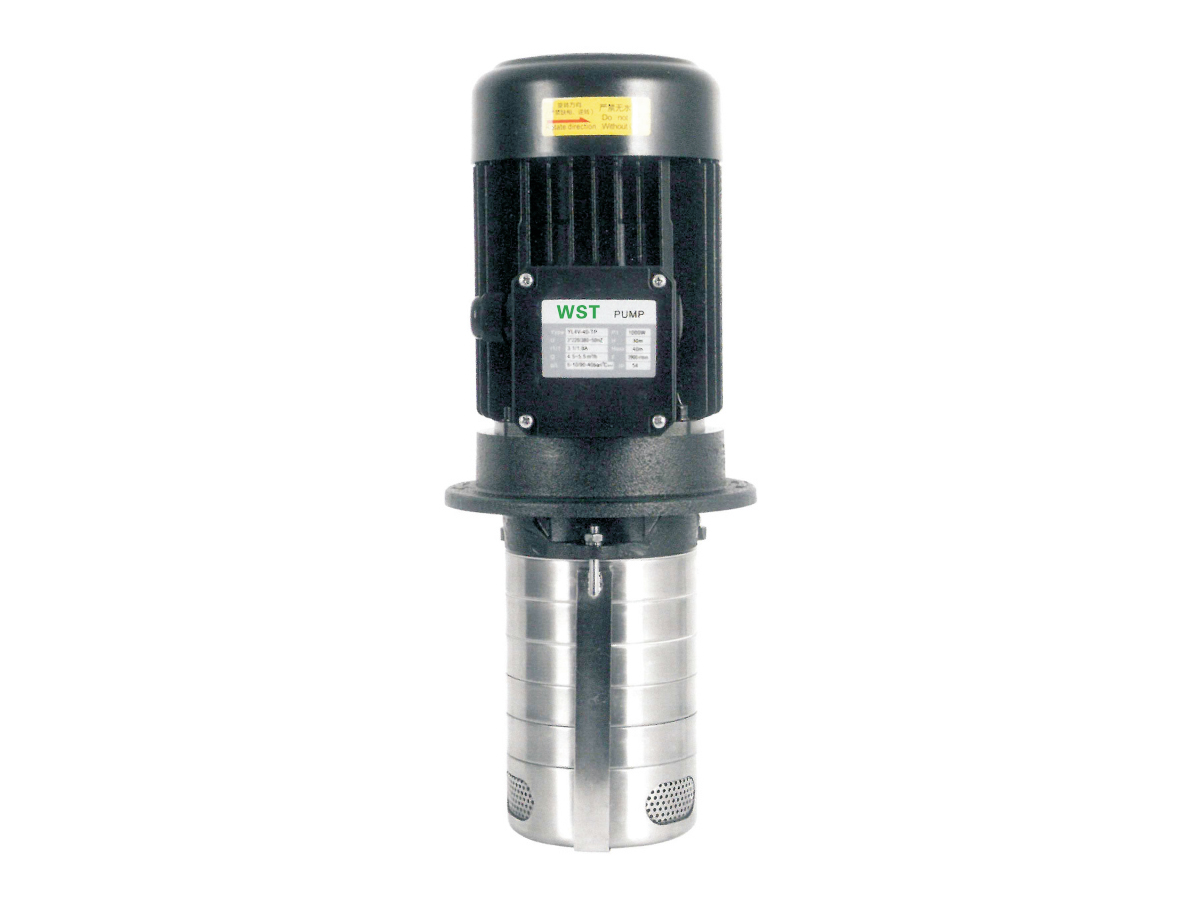

立式多级离心泵系列
YL系列不锈钢多级离心泵，泵的出水段材料为铸铁，进水段及其它过流部件由SUS304（不锈钢） 精制而成。由先进的焊接设备加工，电机机座材质为铝合金，整体噪音低，振动小，使用寿命长。
|
用途 YL系列离心泵为小型立式多级浸入式离心泵， ●电火花 ●加工中心 ●数控车床 ●工业清洗 ●过滤系统 ●磨床 ●铁屑输送器 ●钻攻中心 ●以及其他方面更为广泛的用途。 |
运行条件 环境温度： +50C 工作压力取决于输送介质的温度 IMPa(10bar)：0°C~+40°C 0.6MPa (6bar)：+41°C ~+90°C |
|
|
特点 外形美观 节能 运作安静 |
电机参数 YL系列多级离心泵配备全封闭风冷鼠笼型电机。 额定转速∶2900转/分 外壳防护等级∶IP5 绝缘等级∶F |
型号说明
泵剖面图
零件材质表
| 编号 | 零件名称 | 材料 |
| 1 | 泵盖 | 不锈钢304 |
| 2 | 叶轮 | 不锈钢304 |
| 3 | 壳体 | 不锈钢304 |
| 4 | 叶轮 | 不锈钢304 |
| 5 | 调节套 | 不锈钢304 |
| 6 | 泵体 | 铸铁 |
| 7 | 机械密封 | 石墨/碳化硅 |
| 8 | 弹簧 | 不锈钢304 |
| 9 | 轴 | 钢/不锈铁 |
| 10 | 机壳 | 铝 |
性能曲线图
外形图
技术参数
| 水泵型号 | YL4V-30 | YL4V-40 | YL4V-60 |
| 规格 | 3*220/380 | 3*220/380 | 3*220/380 |
| 功率(W) | 750 | 1000 | 1350 |
| 电流(A) | 2.3/1.4A | 3.1/1.8A | 3.8/2.3A |
| L1(mm) | 210 | 246 | 240 |
| L2(mm) | 155 | 190 | 240 |
| L3(mm) | 365 | 436 | 485 |
| 出口管径 | RP1 | RP1 | RP1 |
| 安装中心距 | 4-M6(φ160) | 4-M6(φ160) | 4-M6(φ160) |
| 流量(㎥/h) | 5 | 5.5 | 8 |
| H(mm) | 28 | 40 | 60 |
| 重量(Kg) | 10.8 | 11.2 | 13.5 |
