产品描述：
● 产品概述
PF(FS)型化工泵，其泵体，泵盖，叶轮及其输送介质接触的零件均釆用聚偏氟乙烯或增强聚丙烯模压加工或注塑加工而成。聚偏氟乙烯塑料具有机械强度高(见附表I), 耐腐蚀性能好(见附II)是应用较广的工程塑料之一。
PF(FS)型化工泵能满足输送-50℃80℃温度条件下的多种浓度硫酸、盐酸、硝酸、醋酸、磷酸、铭酸、草酸、 氢氟酸和碱液、有机溶剂、氧化剂等化学介质、是化工、 氯碱、化肥、染料、试剂、农药、制药、电镀等工业部门输送不含颗粒的腐蚀性介质的节能型泵。
● 结构说明
PF(FS)型系列化工泵为直联式结构，由泵体及托架与电机法兰联接，托架支承泵体，叶轮通过轴与电机直联。 该系列泵的特点：结构简单紧凑、零件少、性能好。
泵的旋转方向，自吸入口向电机方向看为顺时针方向旋转，泵出口垂直向上。
泵的密封，选用聚四氟乙烯(F4)波纹管，外装式耐腐蚀机械密封。

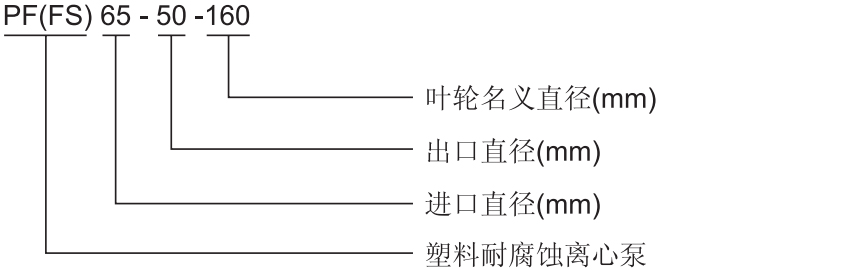

● 型号意义
● 性能参数
| 型号 | 转速2900r/min | 转速1450r/min | 吸上 高度 (m) |
||||||
| 流量 (m3/h) |
扬程 (m) |
效率 (%) |
配用 电机 (kW) |
流量 (m3/h) |
扬程 (m) |
效率 (%) |
配用 电机 (kW) |
||
| PF(FS)25-20-120 | 2 | 15 | 40 | 1.1 | |||||
| 1.5 | 20 | 41 | |||||||
| PF(FS)32-25-125 | 6.5 | 15 | 51 | 1.5 | |||||
| 5 | 20 | 50 | |||||||
| PF(FS)40-32-125 | 10 | 15 | 50 | 2.2 | 5 | 3.75 | 39 | 1.1 | 3 |
| 7.5 | 20 | 55 | 3.75 | 5 | 40 | ||||
| PF(FS)50-40-145 | 16 | 28 | 58 | 3 | 8 | 7 | 50 | 1.5 | 5 |
| 20 | 26 | 61 | 10 | 6.5 | 54 | ||||
| 25 | 24 | 63 | 12.5 | 6 | 55 | ||||
| PF(FS)65-50-160 | 15 | 34 | 44 | 5.5 | 7.5 | 8.5 | 50 | 2.2 | 5 |
| 25 | 32 | 57 | 12.5 | 8 | 60 | ||||
| 30 | 30 | 59 | 15 | 7.5 | 60 | ||||
| PF(FS)80-65-160 | 30 | 36 | 50 | 7.5 | 15 | 9 | 55 | 3 | 5 |
| 50 | 32 | 67 | 25 | 8 | 69 | ||||
| 60 | 28 | 65 | 30 | 7.2 | 68 | ||||
| PF(FS)100-80-160 | 60 | 36 | 70 | 11 | 30 | 9.2 | 67 | 4 | 5 |
| 100 | 32 | 78 | 50 | 8 | 75 | ||||
| 120 | 28 | 75 | 60 | 6.8 | 71 | ||||
