产品描述:
● 产品概述

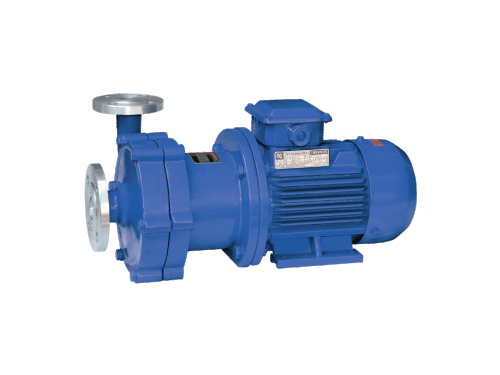

CQ型磁力驱动泵(简称磁力泵)是将永磁联轴器的工作 原理应用于离心泵的新产品,设计合理,工艺先进、具有 全密封、无泄漏、耐腐蚀等特点,其性能达到国外同类产品的先进水平。
磁力泵以静密封取代动密封,使泵的过流部件处于密封状态,解决了其他泵机械密封无法避免的跑、 冒、滴之弊病。磁力泵选用耐腐蚀、高强度的工程塑料、 钢玉陶瓷、不锈钢等作为制造材料,因此它具有良好的性能,并可以使被输送介质免受污染。
磁力泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。可广泛应用于化工、制药、石油、 电镀、食品、电影照相洗印、科研机构、国防工业等单位抽送酸、碱液、油类、贵重液、毒液、挥发性液体, 以及循环水设备配套、过滤机配套。特别是漏、易燃、爆液体的抽送,选用此泵则更为实用。

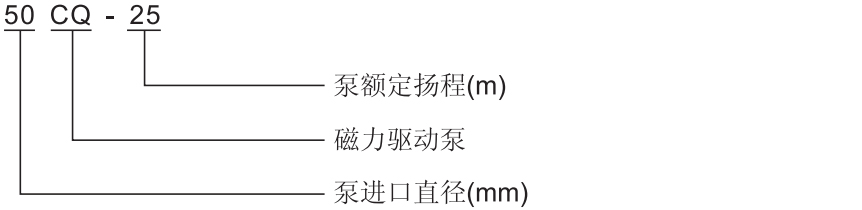

● 型号意义

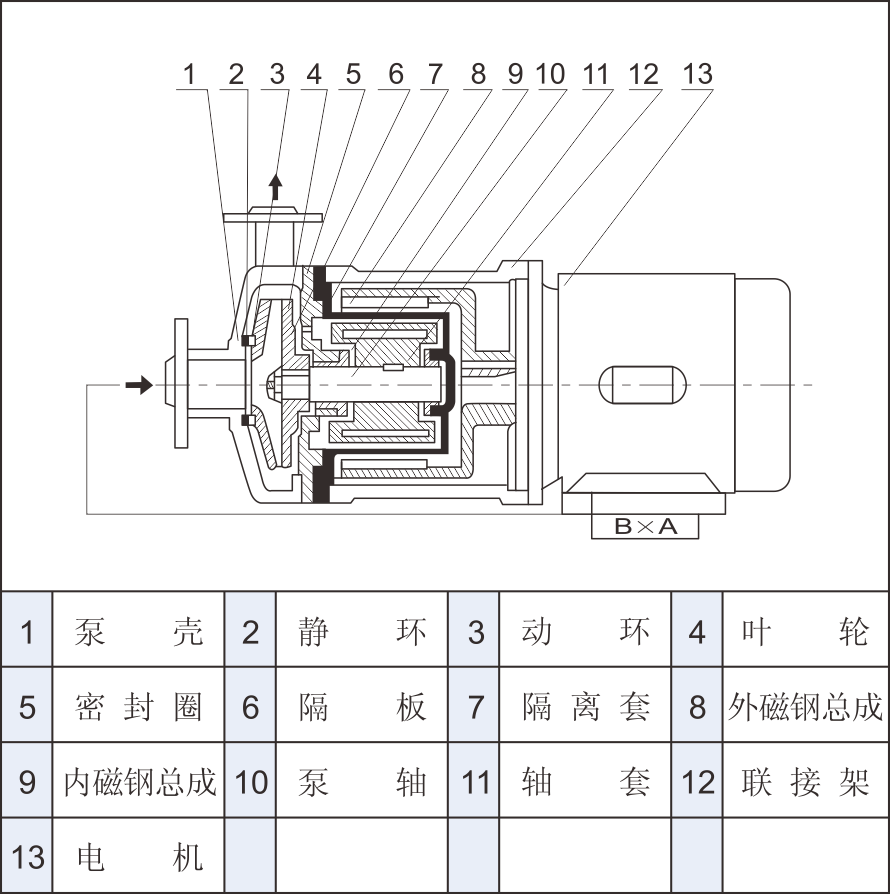

● 结构图
● 性能参数
型号 | 口径(mm) | 扬程 (m) |
流量 (L/min) |
功率 (kW) |
转速 (r/min) |
电压 (V) |
吸程 (m) |
|
进口 | 出口 | |||||||
8CQ-1.2 | 8 | 6 | 1.2 | 15 | 0.025 | 2800 | 220 | 2 |
10CQ-3 | 10 | 8 | 3 | 19 | 0.025 | 2800 | 220 | 2.5 |
14CQ-51 | 14 | 10 | 5 | 20 | 0.12 | 2800 | 380 | 3 |
6CQ-8 | 16 | 12 | 8 | 25 | 0.18 | 2800 | 380 | 3 |
20CQ-12 | 20 | 14 | 12 | 50 | 0.37 | 2800 | 380 | 4 |
25CQ-15 | 25 | 20 | 15 | 110 | 1.1 | 2800 | 380 | 4 |
32CQ-15 | 32 | 25 | 15 | 110 | 1.1 | 2800 | 380 | 4 |
32CQ-25 | 32 | 25 | 25 | 110 | 1.1 | 2800 | 380 | 4 |
40CQ-20 | 40 | 32 | 20 | 180 | 2.2 | 2800 | 380 | 7.5 |
40CQ-40 | 40 | 32 | 40 | 200 | 4 | 2800 | 380 | 8 |
50CQ-25 | 50 | 40 | 25 | 240 | 4 | 2800 | 380 | 8.3 |
50CCM0 | 50 | 40 | 40 | 220 | 4 | 2800 | 380 | 7 |
50CQ-50 | 50 | 40 | 50 | 130 | 5.5 | 2800 | 380 | 8 |
65CQ-25 | 65 | 50 | 25 | 280 | 5.5 | 2800 | 380 | 7 |
65CQ-35 | 65 | 50 | 35 | 450 | 7.5 | 2800 | 380 | 6 |
80CQ-35 | 80 | 65 | 35 | 850 | 11 | 2800 | 380 | 7 |
80CQ-50 | 80 | 65 | 50 | 850 | 15 | 2800 | 380 | 7 |
